ISL (Inter Switch Link) ve 802.1Q (dot1q) Nedir? Farkları Nelerdir?


VLAN (Virtual Local Area Network – Sanal Yerel Ağ Alanları); IEEE (Institute of Electrical and Electronics Engineers) tarafından geliştirilmiş, yerel ağ içerisindeki kullanıcı ve cihazların mantıksal network'ler (VLAN) oluşturularak gruplanmasını sağlayan bir protokol türüdür.

VLAN içinde switch veya router'ın VLAN'ları tanıyabilmesi için VLAN etiketleme (VLAN Tagging) adı verilen bir yöntem kullanılır. Bu metoda göre VLAN frame'i içinde belli bir bölge, etiketleme işi için ayrılır ve paketin geldiği VLAN kimliğine bakarak ilgili pakete ne yapılması gerektiğine dir bir karar verir. Hangi paketin, hangi VLAN'a ait olduğunu tanımlamak için değişik izleme metodları kullanılmaktadır ve bu izleme metodlarından en çok kullanılan ve bilinenleri ISL (Inter Switch Link) ve 802.1Q (dot1Q)'dur.

ISL (Inter Switch Link)

Açılımı Inter Switch Link olan ISL, bir encapsulation (kapsülleme) standartıdır. Cisco tarafından özel olarak geliştirilmiş switch'lerden router'lara ya da switch'lerden switch'lere VLAN üzerinden network trafik akışını sağlayan bir protokoldür. Bu protokol, Cisco tarafından geliştirildiği için sadece Cisco cihazlar arasında çalışmaktadır.

ISL, OSI modelinde Data-Link (Veri Bağlantı) katmanında çalışır ve temel olarak trafik sırasında gereksiz bağlantıları azalttığı söylenebilir. Özel olarak ISL, sadece FastEthernet ve gigabitEthernet bağlantılarından çalışabilen bir protokoldür. Bu protokol, 30 byte’lık bir encapsulation (kapsüllenme) yapar ve bunun 26 byte’ını header (başlık), geri kalan 4 byte’ını ise altbilgi (trailer- FCS) olarak ayırır. Başlığa ayrılan 26 byte’ın 15 byte’lık bir bölümü, VLAN ID olarak ayarlanmıştır. Her bir data frame'i, resource (kaynak) ve target (hedef) VLAN numarasıyla etiketlendirilir ve receiver ve sender switch'lerin fiziksel adresleri de başlık kısmının içinde yer alır. ISL protokülünde orijinal frame'de herhangi bir değişiklik yapılmaz. Bu nedenle de oldukça güvenlidir ve data üzerinde herhangi bir değişikliğe de sebep olmaz.

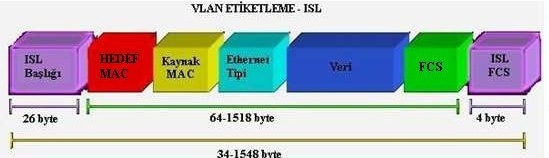

ISL(Inter Switch Link) ve 802.1Q(dot1q) Nedir? Farkları Nelerdir?

Şekilde de görüldüğü gibi genel frame'e 30 byte’lık fazladan bir ekleme yapılmıştır. frame yapısına yapılan bu yeni eklemeler sonucunda frame, 1548 byte’lik bir yapıya kavuşur. Bu bir encapsulation standartı için yüksek bir rakam olduğu söylenebilir. Bununla birlikte ISL, 1000 VLAN’ı destekleyebilir ve yüksek byte sayısına rağmen ana hatlar arası iletişimde herhangi bir gecikmeye de neden olmamaktadır.

802.1Q (dot1q)

IEEE tarafından geliştirilmiş bir VLAN encapsulation standartıdır. Ethernet paketlerinin içerisine yerleştirdiği bitler sayesinde vlan kimliğinin ne olduğunu belirler. 802.1Q standartı VLAN kullanımında ortaya çıkan büyük network'leri daha küçük ve yönetilebilir parçalara bölme ihtiyacını karşılamak için geliştirilmiştir.

Bu 802.1Q (dot1q) vlan encapsulation standardı, Cisco’nun ISL standartının alternatifi durumundadır. Açık bir standart oluşu ve farklı markalı cihazlarla uyumlu çalışabilmesi 802.1Q’yu oldukça popüler bir hale getirmiş ve Cisco’nun geliştirdiği ISL standartına üstünlük kurmasına neden olmuştur. Bununla birlikte 802.1Q’yu bu derece başarılı kılan tek etken, açık bir standart olması ve her marka cihazla uyumlu çalışması değildir.

Bazı dikkat çeken özellikler ve ISL'den ayrılan farkları şu şekilde sıralanabilr;

1- 802.1Q, 4096 VLAN’a kadar destek verebilir.
2- 802.1Q, Sarmasız (Enkapsülasyonsuz) 4 byte’lik bir VLAN tanıtıcı barındırır.
3- Hedef frame'e ayrılan alan daha küçüktür.

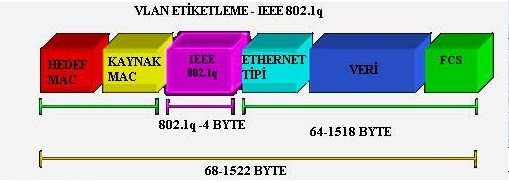

Aşağıda, 802.1Q protokolünü kullanarak kapsüllenmiş 4 byte’lik kısmın VLAN yönlendirmesine dahil edildiği örnek bir şekil bulunmaktadır.

ISL(Inter Switch Link) ve 802.1Q(dot1q) Nedir? Farkları Nelerdir?

802.1Q protokolü, 30 byte’lik bir etiketleme yapan ISL’ye göre 26 byte daha küçüktür. Ortaya koyduğu fark Net olarak bilinmese de, bu küçüklüğün 802.1Qyu ISL’ye göre daha hızlı hale getirdiği söylenebilir.

Sonuç olarak; Cisco cihazların bulunduğu bir ağ topolojisinde ISL kullanılması, Cisco’nun desteklediği bir durum olmasına rağmen, uyumluluk, güvenlik ve hız gibi nedenlerle bir çok ağ uzmanı tarafından 802.1Q tercih edilmektedir. Bununla birlikte 802.1Q’nun eksikleri ve geliştirilmesi gereken bazı özellikleri de mevcuttur.

Faydalı olması dileğiyle...
