Fiber Optik Kablo Yapısı, Türleri ve Çalışma Mantığı

Fiber Optik Kablolar, veriyi elektrik sinyali yerine ışık darbeleriyle taşır. Bu fark, bakır kabloların temel sınırları olan elektromanyetik parazit, sinyal zayıflaması ve mesafe kısıtını büyük ölçüde ortadan kaldırır. Işığın taşındığı kanal, çok yüksek saflıkta üretilmiş Silisyum Dioksit (SiO₂) camdan yapılan Core'dur. Cam içinde ışık, boşluktaki hızın yaklaşık üçte ikisiyle, yani saniyede yaklaşık 200.000 km hızla ilerler.

Bu makalede önce SiO₂'nin hangi özellikleriyle Fiber'e uygun bir ortam oluşturduğunu, ardından bir Fiber kablonun içten dışa katman yapısını anlatıyorum. Sonrasında Zipcord ve çok Fiberli kablo türlerine, Multimode ve Singlemode ayrımına, OM ve OS sınıflarına ve bu sınıfların Ethernet standartlarındaki mesafe karşılıklarına geçiyorum. Telekomünikasyon, veri merkezleri ve yüksek bant genişliği gerektiren Network altyapılarında doğru Fiber seçimi, bu yapısal farkların doğru okunmasına dayanır.

1- Silisyum Dioksit (SiO₂) ve Fiber'in Optik Temeli

Optik Saflık ve Düşük Zayıflama

Fiber'in hem Core hem de Cladding katmanı SiO₂ camdan üretilir. İkisini birbirinden ayıran şey katkılamadır. Core, kırılma indisini yükseltmek için genellikle Germanyum Dioksit (GeO₂) ile katkılanır. Cladding'in kırılma indisi Core'dan biraz daha düşük kalır ve ışığı Core içinde tutan Total Internal Reflection (Tam İç Yansıma) bu küçük indis farkından doğar.

SiO₂'nin Fiber için seçilmesinin asıl nedeni, belirli dalga boylarında ışığı çok az soğurmasıdır. Üretim sırasında metal iyonları, gaz kabarcıkları ve özellikle OH (hidroksil) kalıntıları en aza indirilir. Bu kalıntılar azaldıkça ışığın saçılması ve soğurulması da azalır. Bugün standart bir Singlemode Fiber'de zayıflama 1310 nm'de yaklaşık 0.3-0.4 dB/km, 1550 nm'de yaklaşık 0.2 dB/km seviyesindedir. Kayıp sıfır değildir, ama bakırla kıyaslanamayacak kadar düşüktür ve uzun mesafe iletimini mümkün kılan da budur.

Termal, Kimyasal ve Mekanik Özellikler

SiO₂ camın erime noktası yüksektir ve kimyasal olarak büyük ölçüde inert davranır. Sıcaklık değişimlerinde boyutsal kararlılığını korur. Buna rağmen cam nemden tamamen bağımsız değildir. Su ve OH iyonları zayıflamayı artırır (1383 nm civarındaki Water Peak bunun sonucudur) ve camın yüzeyinde zamanla Stress Corrosion denen mikro çatlak büyümesine yol açabilir. Dış mekan kablolarında Loose Tube, Jelly Compound ve su bloklayıcı katmanların kullanılmasının nedeni budur.

Mekanik tarafta cam serttir ve yüzeyindeki kusurlar nedeniyle kırılgan davranır. Fiber'in belirli bir Bend Radius içinde bükülebilmesi, cam çapının 125 µm gibi çok küçük olması sayesinde bükülme geriliminin sınırlı kalmasından kaynaklanır; bükülmede mukavemet sınırlarını Coating çapı değil, cam çapı belirler. Camın üzerindeki polimer Coating ise Fiber'i bükülebilir yapan katman değildir. Görevi cam yüzeyini mekanik hasara karşı korumak, camın mukavemetini korumak ve Microbending kayıplarını azaltmaktır. Kabloyu sahada kullanılabilir hale getiren dayanıklılık ise Aramid Yarn, merkez destek elemanı ve dış Jacket gibi koruyucu katmanlarla sağlanır.

Elektromanyetik Parazit Direnci ve Mesafe Avantajı

Fiber'de taşınan sinyal ışıktır ve cam dielektrik bir malzemedir. Bu nedenle motorlar, yüksek gerilim hatları veya yoğun elektromanyetik alan bulunan endüstriyel ortamlarda bakır kablolarda görülen indüklenmiş gürültü Fiber'i etkilemez. Bu direnç SiO₂'nin kendisinden değil, iletimin ışıkla ve yalıtkan bir ortamda yapılmasından gelir. Corrugated Steel Tape veya çelik merkez elemanı içeren zırhlı kabloların metal katmanları ise ayrıca topraklama ve yıldırım koruması açısından değerlendirilir.

Mesafe tarafında da fark belirgindir. CAT Kablolar üzerinde çalışan 10BASE-T'den 10GBASE-T'ye kadar yaygın BASE-T Ethernet standartlarında Channel uzunluğu en fazla 100 Metre'dir; 25GBASE-T ve 40GBASE-T ise yalnızca 30 metreye kadar tanımlanmıştır. Fiber'de ise mesafe, kullanılan Fiber sınıfına ve Ethernet standardına göre birkaç yüz metreden onlarca kilometreye kadar uzanır. Fiber'de de bir sınır vardır, ama bu sınır her standart için ayrı tanımlanır. Bu değerleri makalenin Multimode ve Singlemode bölümlerindeki tablolarda veriyorum.

Kullanım Alanları

Fiber'i en yoğun kullanan alanlar telekomünikasyon omurgaları, veri merkezleri ve kampüs ağlarıdır. Bunların dışında endoskopi gibi tıbbi cihazlarda görüntü taşımak için Fiber demetleri, askeri iletişim sistemlerinde parazite karşı dayanıklı bağlantılar ve enerji sektöründe yüksek gerilim hatlarıyla aynı güzergahta çalışan haberleşme hatları Fiber üzerinden kurulur.

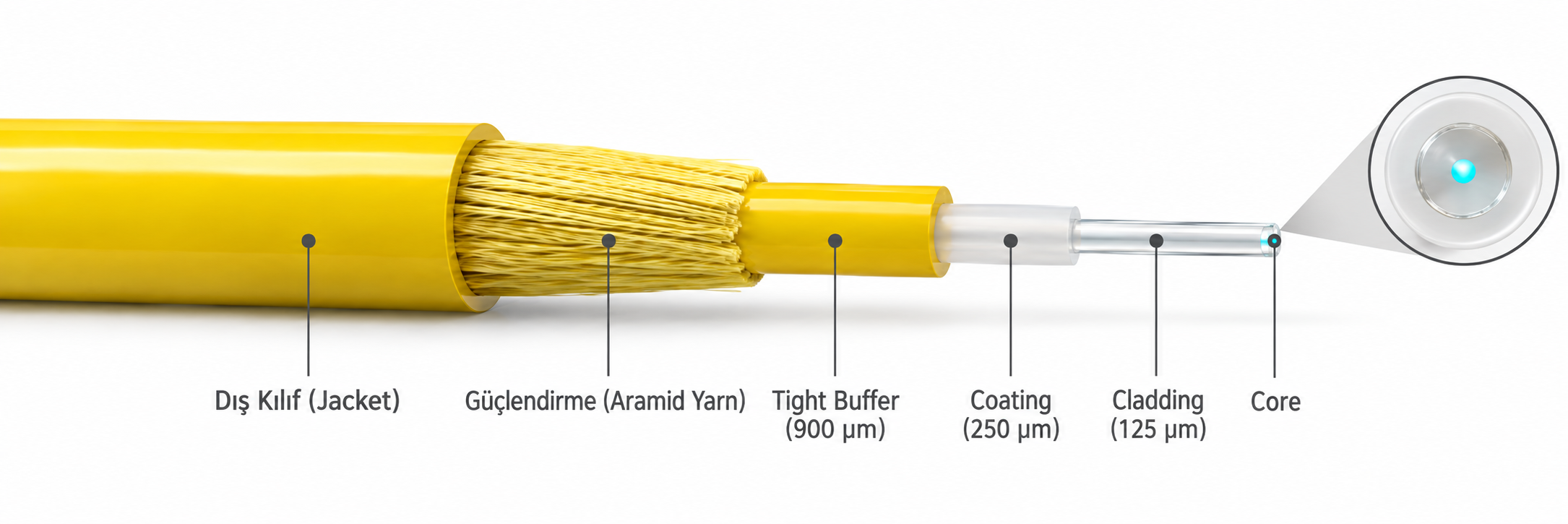

2- Fiber Optik Kablonun Katman Yapısı

Bir Fiber kablonun içinde ışığı taşıyan cam yalnızca birkaç mikron çapındadır. Geri kalan her katman, bu camı korumak ve sahada güvenle kullanılabilir hale getirmek için vardır. Aşağıdaki şema, tek Fiber'li bir iç mekan kablosunun katmanlarını içten dışa doğru gösteriyor.

Tablodaki değerler katmanların ne olduğunu özetliyor, ama bir Fiber'in sahada nasıl davrandığını bu katmanların birbirine nasıl bağlandığı belirliyor. Core ve Cladding ışığın nasıl taşınacağını, Coating ve Sıkı Tampon camın mekanik dayanımını, Aramid Yarn ve Jacket ise kablonun çekme ve çevre koşullarına ne kadar dayanacağını belirler. Bu yüzden katmanları içten dışa doğru tek tek ele alıyorum.

✅ Çekirdek (Core)

Core, ışığın taşındığı ve veri iletiminin gerçekleştiği en iç katmandır. GeO₂ ile katkılanmış SiO₂ camdan üretilir ve kırılma indisi Cladding'den biraz yüksektir. Işık bu sayede Core ile Cladding arasındaki sınırda yansıyarak Core içinde ilerler.

Core çapı, Multimode ve Singlemode Fiber'leri birbirinden ayıran en belirgin fiziksel özelliktir. Multimode Fiber'lerde Core çapı 50 µm veya 62.5 µm, Singlemode Fiber'lerde ise yaklaşık 8-9 µm'dir. Fiber'in tek Mode ile mi çalışacağını ise Core çapı tek başına belirlemez; Core ile Cladding arasındaki kırılma indisi farkı (Numerical Aperture) ve kullanılan dalga boyu da bu sonucu etkiler.

Singlemode Fiber'de yalnızca tek Mode'un ilerleyebildiği en kısa dalga boyuna Cut-off Wavelength denir ve bu değer iki ayrı koşulda ölçülür. Kablolanmamış kısa bir Fiber üzerinde ölçülen Fiber Cut-off Wavelength (λc), kablolama ve bükülme koşullarında ölçülen Cable Cut-off Wavelength (λcc) değerinden daha yüksek olabilir; örneğin bir G.652.D Fiber spesifikasyonunda λc 1190-1320 nm aralığında verilirken λcc 1260 nm'dir. Standart G.652 Fiber için sınır olarak kullanılan değer, Cable Cut-off Wavelength'in 1260 nm veya altında olmasıdır. Bu yüzden kablolanmış Singlemode Fiber, 1310 nm ve 1550 nm pencerelerinde tek Mode ile çalışır.

Singlemode Fiber için kullanılan 9/125 µm ifadesi nominal bir boyut adlandırmasıdır. Gerçek değerler Fiber tipine göre değişir. Örneğin standart bir G.652.D Fiber'de fiziksel Core çapı yaklaşık 8.2 µm'dir. Işığın Core'dan Cladding'e taşarak yayıldığı alanı tanımlayan Mode Field Diameter (MFD) ise aynı Fiber'de 1310 nm'de yaklaşık 9.2 µm, 1550 nm'de yaklaşık 10.4 µm'dir. Bu yüzden 9 µm değerini ne fiziksel Core çapıyla ne de MFD ile bire bir eşitlemek doğru olur.

✅ Yansıtıcı Katman (Cladding)

Cladding, Core'u saran ve onunla birlikte tek parça olarak çekilen cam katmandır. Dış çapı Multimode ve Singlemode Fiber'lerde aynıdır: 125 µm. Görevi optiktir; Core'dan biraz düşük kırılma indisiyle Total Internal Reflection'ın oluşmasını sağlar ve ışığın Core dışına kaçmasını engeller.

Singlemode Fiber'de ışığın büyük kısmı Core'da ilerler, ancak bir kısmı Cladding'in Core'a yakın bölgesine taşar. MFD'nin fiziksel Core çapından büyük olmasının nedeni budur. Cladding'in yapısı ise kablonun iç veya dış mekan tipine göre değişmez. Dış ortama karşı koruma Cladding'den değil, onu saran Coating, Buffer, Loose Tube, zırh ve Jacket katmanlarından gelir.

✅ Kaplama (Coating)

Cam çekildiği anda üzerine akrilat bir Coating uygulanır ve Fiber'in dış çapı yaklaşık 250 µm'ye çıkar. Coating genellikle iki katmandır: içteki yumuşak katman camı dış mekanik yüklere karşı tamponlar, dıştaki sert katman ise aşınmaya ve çevresel etkilere karşı korur. Böylece hem camın mukavemeti korunur hem de Microbending kayıpları azalır. Çıplak Fiber denilen yapı aslında Core, Cladding ve Coating'den oluşur.

✅ Tight Buffer

Coating'in üzerine bir Tight Buffer eklendiğinde çap 900 µm'ye ulaşır. Bu katman Fiber'i elle tutulabilir ve doğrudan konnektörle sonlandırılabilir hale getirir. Tight Buffer yapı iç mekan kablolarında yaygındır, ancak iç mekana özgü değildir; su bloklayıcı elemanlar ve UV dayanımlı kılıfla üretilen Indoor/Outdoor Tight Buffer kablolar da vardır. Fiber'lerin bir tüp içinde serbest durduğu Loose Tube yapı ise özellikle uzun dış saha güzergahlarında yaygın olarak kullanılır.

✅ Güçlendirme Katmanı (Strength Member)

Güçlendirme katmanı, kablo çekilirken veya asılı dururken oluşan çekme kuvvetini cam yerine üstlenir. Bu katmanda en sık Aramid Yarn (Kevlar) kullanılır. Kevlar hafiftir, esnektir ve ağırlığına oranla çekme dayanımı çelikten birkaç kat yüksektir. Kablo bükülmeye devam ederken çekme yükünü taşıyabilmesinin nedeni bu dengedir.

Dış mekan ve uzun mesafe kablolarında Aramid Yarn'a ek olarak kablonun merkezine FRP (cam elyaf takviyeli plastik) veya çelik bir Central Strength Member yerleştirilir. Bu eleman hem çekme dayanımı sağlar hem de kablonun sıcaklıkla uzayıp kısalmasını sınırlar.

✅ Dış Kılıf (Jacket)

Jacket, kablonun en dış katmanıdır ve iç yapıyı nem, aşınma, kimyasallar ve mekanik darbelere karşı korur. İç mekan kablolarında genellikle PVC (Polivinil Klorür) veya LSZH (Low Smoke Zero Halogen) kullanılır. LSZH Jacket, yangın sırasında düşük yoğunlukta duman üretmek ve halojen kaynaklı korozif ve asidik gazların oluşmasını önlemek için tasarlanır. Halojen içeren kılıflar yandığında çıkan gazlar, nemle birleşerek hem insan sağlığına hem de metal ve elektronik ekipmana zarar veren asitler oluşturur. Sistem odaları ve kapalı alanlarda LSZH'nin tercih edilmesinin nedeni budur.

Dış mekan kablolarında Jacket genellikle UV ışınlarına ve suya dayanıklı PE (Polietilen) malzemeden üretilir. Jacket'in kalınlığı ve malzemesi, kablonun çevresel etkilere dayanımını ve sahadaki kullanım ömrünü etkiler.

3- Fiber Optik Kablo Türleri

Katman yapısı her Fiber'de aynıdır, ama bu Fiber'lerin bir kablo içinde nasıl bir araya getirildiği kullanım amacına göre değişir. Sistem odasında iki cihazı bağlayan bir Patch kablosu ile binalar arasına çekilen bir omurga kablosu aynı Fiber'i taşısa da kablo yapısı, Fiber sayısı ve koruma katmanları açısından birbirinden çok farklıdır. Bu bölümde kabloları taşıdıkları Fiber sayısına ve yapısına göre ele alıyorum: iki hatlı Zipcord kablolar, onlarca veya yüzlerce Fiber'i tek kılıf altında toplayan çok Fiberli kablolar ve tek Fiber'in içinde birden fazla Core barındıran Multi-Core Fiber. Multimode ve Singlemode ayrımı ise bu türlerden bağımsızdır ve sonraki bölümlerde ayrıca anlatılıyor.

3.1- Zipcord (Duplex) Fiber Optik Kablo

Zipcord Fiber Optik Kablo, yan yana yapıştırılmış iki ayrı Jacket'li Fiber hattından oluşur ve Duplex haberleşme sağlar. Hatlardan biri TX, diğeri RX olarak veri gönderimi ve alımı için ayrılır. Böylece bağlantı boyunca Full-Duplex iletişim gerçekleşir. Multimode veya Singlemode olarak üretilir ve uçları genellikle LC-LC veya LC-SC konnektörlerle sonlandırılır.

En çok Switch-to-Switch ve Transceiver-to-Device bağlantılarında kullanılır. Bir Switch'e takılı SFP modülden çıkan Fiber'in doğrudan bir Server üzerindeki 10G optik Port'a bağlanması tipik bir Transceiver-to-Device bağlantısıdır. Sistem odası içindeki Patch Panel-to-Switch geçişleri de Zipcord'un en sık görüldüğü yerlerdir.

Zipcord kablolar LSZH kılıflı olarak da üretilir ve bu kılıf tipi, kabloyu kapalı sistem odalarında güvenle kullanılabilir kılar. Jacket iki hattı bir arada tutarak düzenli kablolama yapmayı kolaylaştırır. Hatların farklı renkte veya numaralı olması TX ve RX'in karıştırılmasını önler.

Her hat içinde Core, Cladding, Coating ve Tight Buffer katmanlarıyla bağımsız bir optik yol bulunur. Cam yapı darbeye hassas olduğu için hatların içinde Aramid Yarn kullanılır ve bu katman çekme yükünü taşır.

Zipcord'un pratik bir avantajı da asimetrik sonlandırmaya izin vermesidir. İki hattın Jacket'i uç kısımda birbirinden ayrılabilir ve her hat farklı tipte bir konnektörle sonlandırılabilir. Örneğin bir uca LC, diğer uca SC konnektör takmak istiyorsan, kablonun ucundaki hatları ayırırsın ve her birini ayrı şekilde sonlandırırsın. Amaç, kabloyu bağlanacağı cihazların Port yapısına uydurmaktır. Bu çözüm genellikle şu durumlarda tercih edilir:

1. Farklı nesil cihazların bağlanması. Eski bir cihazda SC Port, yeni cihazda LC Port varsa kablonun bir ucu SC, diğer ucu LC olarak sonlandırılır.
2. Mevcut altyapıya uyum. Patch Panel tarafında SC, yeni Switch'lerde LC Port'lar varsa paneli değiştirmek yerine kablo iki farklı uçla sonlandırılır.
3. Sınırlı stok. Elde yalnızca LC-LC kablo varken bir uçta SC gerekiyorsa sadece o uç yeniden sonlandırılır.
4. Geçici kurulum ve test. Test edilen cihazlar farklı Port tipleri kullanıyorsa tek kabloyla hepsine bağlantı kurulabilir.
5. Maliyet ve zaman. Tüm Port tiplerini standardize etmek yerine kabloyu cihazlara uydurmak daha hızlı ve ekonomik olur.

Bu tür çözümlerle çoğunlukla farklı nesil donanımların bir arada çalıştığı sistem odalarında ve veri merkezlerinde karşılaşıyorum. Zipcord, Fiber altyapı kurulumlarında görünce ne olduğunu anladığın ve düşünmeden kullanabildiğin nadir kablo tiplerinden biridir.

3.2- Çok Fiberli (Multi-Fiber) Kablolar: 12, 48, 144 ve 216 Core

Sahada "12 Core" veya "144 Core" olarak adlandırılan kablolar, tek bir dış kılıf altında toplanmış çok sayıda bağımsız Fiber'den oluşur. Burada "Core" kelimesi Fiber sayısını ifade eder. Her Fiber kendi Core'una ve Cladding'ine sahip, tek Core'lu standart bir Fiber'dir. Bu kablolar kampüsler arası omurga bağlantılarında, binalar arası geçişlerde, veri merkezi omurgalarında ve operatör altyapılarında yaygın olarak kullanılır.

Fiber'lerin kablo içinde nasıl gruplanacağı üreticinin tasarımına bağlıdır. Tüm Fiber'lerin tek bir tüpte durduğu Central Tube, birden fazla tüpün merkez eleman etrafında sarıldığı Stranded Loose Tube ve Fiber'lerin şeritler halinde dizildiği Ribbon yapılar kullanılır. Tüp başına Fiber sayısı da sabit değildir; örneğin 24 Fiber'li bir Central Tube kabloda tek tüpte 24 Fiber bulunabilirken, 216 Fiber'li bir Stranded Loose Tube kabloda 18 tüpün her biri 12 Fiber taşıyabilir. Dış mekan tiplerinde Jelly Compound veya su bloklayıcı elemanlar, Aramid Yarn ve çelik zırh katmanları kabloyu nem, çekme ve kemirgen gibi saha risklerine karşı korur.

Görsellerdeki kabloların katmanları içten dışa şu şekildedir:

3.3- Multi-Core Fiber (MCF) ve Submarine Sistemler

Multi-Core Fiber (MCF), çok Fiberli kablolardan farklı bir yapıdır. Burada tek bir Fiber'in, tek bir Cladding'inin içinde birden fazla Core bulunur. Her Core ayrı bir optik sinyal taşır ve Core'lar arasındaki mesafe, sinyallerin birbirine karışmasını (Crosstalk) önleyecek şekilde tasarlanır. Amaç, aynı Cladding çapı korunarak tek Fiber'in taşıma kapasitesini katlamaktır. Bu yaklaşım Space Division Multiplexing (SDM) olarak adlandırılır.

MCF'nin öne çıktığı alan Submarine sistemlerdir. Okyanus altına binlerce kilometre boyunca döşenen bu kablolarda kablo çapı ve güç beslemesi sınırlı olduğu için, aynı kablo içinde daha fazla kapasite taşımak doğrudan maliyet avantajı sağlar. Her Core üzerinde ayrıca Dense Wavelength Division Multiplexing (DWDM) uygulanarak tek kablonun toplam Bandwidth değeri onlarca Terabit seviyesine taşınabilir.

MCF artık yalnızca bir araştırma konusu değildir. Sumitomo Electric, 2 Core'lu Submarine MCF'yi 2023'te seri üretime almıştır. Google ve NEC, aynı yıl Taiwan-Philippines-U.S. kablo sisteminde MCF kullanılacağını duyurmuştur. Meta, NEC ve Sumitomo Electric ise ABD ile Fransa arasında yaklaşık 7.000 km uzunluğunda olacak ve 2 Core'lu Fiber ile 48 Core çifti kullanacak Petal sistemini açıklamıştır; sistemin 2029'da devreye alınması planlanmaktadır. Buna rağmen Submarine kabloların büyük bölümü hâlâ tek Core'lu Fiber çiftleriyle çalışır ve MCF'nin yaygın operasyonel kullanımı erken aşamadadır.

MCF'nin hedeflediği alanlar Submarine ile sınırlı değildir. Üreticiler uzun mesafeli, yüksek kapasiteli karasal iletimi ve veri merkezleri arası bağlantıları da bu teknolojinin uygulama alanları arasında sayar. Kurumsal veri merkezi içi kablolamada ve kampüs ağlarında ise MCF henüz yaygın bir standart değildir.

4- Multimode Fiber Optik Kablo

Fiber Optik Kablolar, ışığın Core içinde izleyebileceği yol (Mode) sayısına göre iki ana gruba ayrılır: Multimode ve Singlemode. Multimode Fiber'de Cladding çapı 125 µm, Core çapı 62.5 µm veya 50 µm'dir ve iletim 850 nm ile 1300 nm dalga boylarında yapılır. Geniş Core, ışığın çok sayıda farklı yoldan ilerlemesine izin verir. Multimode Fiber'ler kırılma indisi profiline göre ikiye ayrılır.

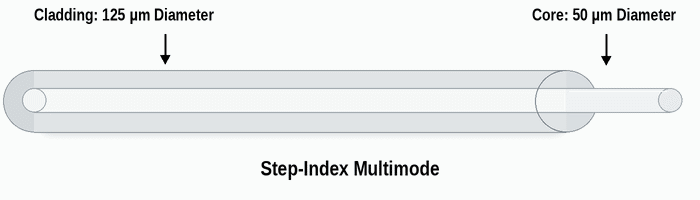

4.1- Kademe İndisli (Step-Index) Multimode Fiber

Step-Index Fiber'de Core'un kırılma indisi her noktada aynıdır ve Cladding sınırında tek bir basamakla düşer. Işık Core ile Cladding arasındaki sınıra çarptığında, çarpma açısına göre ya yansıyarak Core içinde kalır ya da Cladding'e geçerek kaybolur. Buradaki kilit kavram kritik açıdır.

Kritik açı, sınır yüzeyinin normaline (yüzeye dik çizgiye) göre ölçülür. Işık bu açıdan daha büyük bir açıyla, yani yüzeye daha yatık gelirse yansır ve Core içinde zikzak çizerek ilerler. Daha küçük bir açıyla, yani yüzeye daha dik gelirse Cladding'e geçer ve sinyal kaybolur.

Gözünde canlandırman için suda taş kaydırmayı düşün. Taşı suya yatık bir açıyla atarsan yüzeyden seker ve ilerler. Dik atarsan suya girer ve batar. Fiber içindeki ışık da aynı mantıkla çalışır.

Fiber'in kabul edebileceği giriş açısı aralığı Numerical Aperture (NA) değeriyle tanımlanır. NA, Core ile Cladding arasındaki kırılma indisi farkından hesaplanır ve Fiber'in ucundaki Acceptance Angle değerini belirler. Bu açının dışında gelen ışık, Core içinde kritik açı koşulunu sağlayamaz ve ilk çarpmada kaybolur.

✔ Işığın Fiber Dışına Kaçmasına Yol Açan Durumlar

İdeal senaryoda ışık Fiber boyunca kayıpsız yansıyarak karşı uca ulaşır. Sahada ise bazı durumlar bu dengeyi bozar ve sinyal kaybına yol açar.

Step-Index yapıda tüm ışık ışınları aynı hızda ilerler, ama zikzak çizen ışınlar Core ekseninden düz giden ışınlara göre daha uzun yol alır. Bu yüzden aynı anda gönderilen ışınlar karşı uca farklı zamanlarda ulaşır ve sinyal darbesi yayılır. Bu etkiye Modal Dispersion denir ve Step-Index Multimode Fiber'in bant genişliğini ve mesafesini sınırlayan asıl faktör budur.

Ethernet'in Multimode Fiber standartları, 50 µm ve 62.5 µm Core çaplı Graded-Index Fiber'i esas alır ve bugün veri ağlarında kullanılan OM1-OM5 sınıflarının tamamı Graded-Index yapıdadır. Step-Index yapıyla daha çok plastik optik Fiber (POF), geniş Core'lu endüstriyel kısa mesafe bağlantıları, tıbbi ve aydınlatma uygulamalarında karşılaşıyorum.

4.2- Derece İndisli (Graded-Index) Multimode Fiber

Graded-Index Multimode Fiber, Modal Dispersion sorununu çözmek için geliştirilmiştir. Core'un kırılma indisi merkezde en yüksektir ve Cladding'e doğru kademeli olarak azalır. Kırılma indisi yüksek olan bölgede ışık daha yavaş, düşük olan bölgede daha hızlı ilerler.

Core ekseninden düz giden ışın en kısa yolu alır, ama indisin en yüksek olduğu merkezden geçtiği için yavaş ilerler. Kenarlara doğru açılan ışınlar daha uzun yol alır, ama indisin düşük olduğu bölgelerden geçtikleri için daha hızlı ilerler. Sonuçta farklı yollardan giden ışınlar karşı uca neredeyse aynı anda ulaşır.

Bu durumu şöyle hayal edebilirsin: Aynı anda yola çıkan iki araçtan biri kısa ama yavaş bir şehir içi yoldan, diğeri ise uzun ama hızlı bir otobandan gidiyor. Hızları doğru ayarlanmışsa varış noktasına aynı anda ulaşırlar. Graded-Index yapıda bu ayarı kırılma indisi profili yapar.

Kademeli indis, ışığı keskin yansımalarla değil, sinüs eğrisine benzeyen kavisli bir yolla Core eksenine geri büker. Işık Cladding sınırına sert şekilde çarpmadan Core içinde tutulur ve sinyal darbesi çok daha az yayılır.

Bu yapı 10G ve üzeri bağlantılarda, veri merkezi içi Switch ve Server bağlantılarında, kabin içi ve kabinler arası geçişlerde kararlı iletim sağlar. OM3, OM4 ve OM5 Fiber'ler ayrıca Laser kaynaklar (VCSEL) için optimize edilmiş indis profiline sahiptir.

📊 Karşılaştırma Tablosu

Aşağıdaki tabloda Step-Index ve Graded-Index Multimode Fiber'ler arasındaki farkları, avantaj ve dezavantaj dengesiyle birlikte topluyorum.

📊 Hangi Durumda Hangi Fiber?

Step-Index ve Graded-Index arasında seçim yaparken kablonun yapısına değil, kullanım senaryosuna bakmak gerekir. Aşağıdaki tablo, iki yapının sahada hangi ihtiyaca karşılık geldiğini gösteriyor.

4.3- OM1, OM2, OM3, OM4 ve OM5 Sınıfları

Graded-Index Multimode Fiber'ler, ISO/IEC 11801 ve TIA-568 standartlarında OM (Optical Multimode) sınıflarıyla tanımlanır. Sınıfları birbirinden ayıran şey Core çapı, optimize edildikleri ışık kaynağı ve bant genişliğidir. OM3 ve sonrasında bant genişliği, Laser kaynaklar için ölçülen Effective Modal Bandwidth (EMB) değeriyle ifade edilir.

OM5, Short Wavelength Division Multiplexing (SWDM) için geliştirilmiştir. 850 nm ile 953 nm arasındaki birden fazla dalga boyunu aynı Fiber üzerinde taşıyarak, paralel optik kullanmadan tek Fiber çifti üzerinden 40G ve 100G iletime imkân tanır.

4.4- Multimode Ethernet Standartları ve Mesafeleri

IEEE 802.3 standartları Multimode mesafeleri OM sınıf adıyla değil, Core çapı ve Modal Bandwidth koşullarıyla tanımlar. Örneğin 100BASE-FX için koşul 50/125 veya 62.5/125 µm Fiber ve 1300 nm'de 500 MHz·km bant genişliğidir. Aşağıdaki tabloda bu koşulları, onları karşılayan OM sınıflarının sütunlarına yerleştiriyorum. Tire işareti, standardın o Fiber için tanımlı olmadığı anlamına gelir.

1000BASE-LX, IEEE 802.3z kapsamında 1310 nm'de hem Singlemode hem de Multimode Fiber üzerinde çalışacak şekilde tanımlanmış bir standarttır. Multimode Fiber'de Laser ışığının Core merkezine tam odaklanması, farklı Mode'lar arasında gecikme farkı (Differential Mode Delay) oluşturabilir. FDDI-grade, OM1 ve OM2 Fiber'lerde bunu önlemek için Laser ışığını Core merkezinden kaydırarak bağlayan Mode Conditioning Patch Cord (MCP) bağlantının iki ucunda da kullanılır. OM3 ve sonrasındaki Laser için optimize edilmiş Fiber'lerde MCP kullanılmaz.

MCP kullanılmayan bu kısa bağlantılarda alıcının aşırı güçle doymasını önlemek gerekir ve bunun için gereken önlem optiğe göre değişir. Multimode üzerinde çalışabilen üç 1310 nm optik için koşullar Cisco dokümantasyonuna göre şöyledir:

40GBASE-SR4, 100GBASE-SR4 ve 100GBASE-SR10 paralel optik kullanır. Veri birden fazla Fiber üzerinden aynı anda gönderilir ve bu bağlantılarda tek bir Duplex LC yerine çok Fiber'li MPO/MTP konnektörler kullanılır. Bugün yeni kurulumlarda SR10 yerine çoğunlukla SR4 tercih edilir.

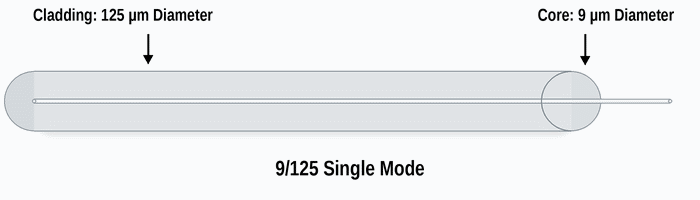

5- Singlemode Fiber Optik Kablo

Singlemode Fiber'de Cladding çapı yine 125 µm'dir, ama Core yaklaşık 8-9 µm çapındadır ve iletim 1310 nm ile 1550 nm dalga boylarında yapılır. Bu dalga boylarında Fiber yalnızca tek bir temel Mode'u taşır. Bu Mode, Core ekseninde ilerleyen tek bir ışın gibi düşünülmemelidir; optik alan Core'un içinde yoğunlaşır ve bir kısmı Cladding'e taşarak Mode Field denen bir dağılım oluşturur. Birden fazla Mode bulunmadığı için Multimode'daki Modal Dispersion burada oluşmaz.

Singlemode'da da dağılma tamamen bitmez. Farklı dalga boylarının camda farklı hızlarda ilerlemesinden doğan Chromatic Dispersion ve Fiber'in iki polarizasyon ekseni arasındaki hız farkından doğan Polarization Mode Dispersion (PMD), özellikle 10G üzeri hızlarda ve uzun mesafelerde sınırlayıcı olur. Fiber zayıflaması 1550 nm bölgesinde genellikle 1310 nm'ye göre daha düşüktür, ama bir bağlantının hangi dalga boyunu kullanacağını mesafe değil, seçilen Ethernet standardı ve Transceiver belirler. Örneğin 10GBASE-ER 40 km'de 1550 nm kullanırken, 40GBASE-ER4 ve 100GBASE-ER4 aynı 40 km'yi 1310 nm bandındaki dört dalga boyuyla taşır.

Singlemode Fiber'de iletim Laser kaynakla yapılır. LED'in geniş ışık hüzmesi, 8-9 µm'lik bir Core'a verimli şekilde bağlanamaz.

5.1- OS1 ve OS2 Farkı

Singlemode kablolar OS (Optical Singlemode) kategorileriyle tanımlanır. OS1 ve OS2 birer kablo kategorisidir ve ikisinde de nominal olarak 9/125 µm ITU-T G.652 Fiber kullanılır. Aralarındaki temel fark, kablolanmış halde izin verilen maksimum zayıflama sınırıdır; OS2'nin sınırı OS1'e göre daha düşüktür. Water Peak'i giderilmiş (Low Water Peak) G.652.D Fiber yalnızca OS2'ye özgü değildir; aynı Fiber, OS1 veya OS2 gereksinimlerini karşılayan kablolarda kullanılabilir. Bu yüzden OS1'i G.652, OS2'yi G.652.D ile bire bir eşlemek doğru olmaz.

OS sınıfı ile kablonun yapısı ve rengi de ayrı özelliklerdir. OS2 Fiber hem Loose Tube dış saha kablolarında hem de Tight Buffer iç mekan ve Indoor/Outdoor kablolarda kullanılabilir. Sarı Jacket, Singlemode için bina içi kablolarda ve patch cord'larda yaygın tanımlama rengidir; dış saha ve Indoor/Outdoor OS2 kablolar ise çoğu zaman siyah Jacket ile üretilir. Bu yüzden kablo seçerken Fiber sınıfına, kablo konstrüksiyonuna ve kablo üzerindeki baskıya ayrı ayrı bakıyorum.

5.2- Singlemode Ethernet Standartları ve Mesafeleri

Aşağıdaki tablodaki mesafeler, ilgili standardın veya üreticinin tanımladığı en uzun erişimlerdir. Bir bağlantının bu mesafeye gerçekten ulaşması için standardın öngördüğü Fiber tipi, Transceiver'ın Optical Power Budget değeri ve izin verilen Channel Insertion Loss koşullarının birlikte sağlanması gerekir. Örneğin 40 km sınıfındaki bağlantılarda 30 km'yi aşan hatlar Engineered Link olarak değerlendirilir ve hattın zayıflaması Singlemode Fiber için tanımlanan en kötü durumun altında kalmalıdır. Bu yüzden uzun mesafe bağlantılarda, özellikle zayıflama sınırı daha yüksek olan OS1 kablolarda, kullanılan kablonun gerçek zayıflamasını ve Link Budget hesabını kurulumdan önce doğruluyorum.

Singlemode bağlantılarda konnektör tarafında Polish tipine de dikkat ediyorum: mavi konnektörler UPC, yeşil konnektörler açılı APC Polish'i ifade eder ve ikisi birbirine takılmamalıdır.

1000BASE-LX ve 1000BASE-LX10 ayrı IEEE standartlarıdır. Standart 1000BASE-LX Singlemode Fiber üzerinde 5 km tanımlar; buna karşın bazı üreticiler 1000BASE-LX uyumlu LX/LH modüllerini daha yüksek optik kaliteyle üreterek Singlemode üzerinde 10 km erişim verir. Bu değer standardın değil, modülün kendi spesifikasyonunun parçasıdır.

6- Doğru Fiber Tipinin Seçilmesi

Multimode ve Singlemode Fiber'ler farklı ihtiyaçlar için tasarlanmıştır. Multimode Fiber, VCSEL tabanlı kısa mesafe optikleriyle veri merkezi ve bina içi gibi birkaç yüz metreyi aşmayan bağlantılarda yaygın olarak kullanılır. Yeni Multimode kurulumlarında OM3 ve üzeri Fiber tercih etmek, 10G ve daha yüksek hızlarda daha uzun mesafe ve geleceğe yönelik esneklik sağlar. Mevcut OM1 veya OM2 altyapısı ise 10G'ye geçişte her durumda yeniden çekilmeyi gerektirmez; 10GBASE-SR OM1 üzerinde 33 m'ye, OM2 üzerinde 82 m'ye kadar çalışır ve bağlantı bu sınırlar içindeyse mevcut kablo kullanılmaya devam edebilir. Yeni kurulumlarda OM4'ü, SWDM planlanıyorsa OM5'i tercih ediyorum.

Singlemode Fiber ise dar Core'u ve düşük zayıflamasıyla kilometrelerce mesafede çalışır ve bugün kurulan Fiber'in hızı yarın Transceiver değiştirilerek artırılabilir. Binalar arası, kampüsler arası ve dış saha bağlantılarında OS2, kablo ömrü boyunca hız artışlarına en az kısıt koyan seçenektir. Kablo seçimini yaparken mesafeyi, hedeflenen hızı ve bu hızın hangi Ethernet standardıyla taşınacağını birlikte değerlendirmek, ileride kablonun yeniden çekilmesi gibi pahalı bir işin önüne geçer.

Faydası olması dileğiyle...
